La electricidad estática puede parecer inofensiva, pero en la fabricación de productos electrónicos, laboratorios, salas limpias y centros de datos, incluso una pequeña descarga electrostática puede dañar componentes sensibles, interrumpir operaciones o generar costosos problemas de calidad.
En muchas industrias, la electricidad estática no es solo una pequeña molestia. Puede interferir con equipos sensibles, dañar componentes electrónicos, afectar la estabilidad de la producción o crear riesgos en entornos controlados.
Por eso, el pavimento vinílico ESD se utiliza ampliamente en la fabricación de productos electrónicos, laboratorios, salas limpias, áreas de equipos médicos, centros de datos, salas de servidores y otros espacios sensibles a la estática.
Pero el pavimento ESD suele ser malinterpretado.
Algunos compradores simplemente piden “pavimento antiestático”, mientras que otros creen que instalar un tipo de suelo vinílico es suficiente para resolver todos los problemas de control de estática.
En realidad, el pavimento vinílico ESD no es solo un producto. Forma parte de un sistema completo de pavimentación.
En FARFLY, proporcionamos pavimento vinílico ESD junto con adhesivo conductor compatible, lámina de cobre, varillas de soldadura, accesorios de instalación, datos técnicos y soporte para proyectos, con el fin de ayudar a los clientes a crear una solución de pavimentación de control de estática más fiable.
¿Qué es el pavimento vinílico ESD?
El pavimento vinílico ESD es un material de pavimentación resiliente diseñado para controlar las cargas electrostáticas.
En comparación con el pavimento vinílico estándar, el pavimento vinílico ESD contiene componentes conductores o disipadores de estática que permiten que las cargas eléctricas se desplacen por el pavimento de manera controlada.
Comúnmente se denomina:
-
Pavimento vinílico ESD
-
Pavimento vinílico conductor
-
Pavimento vinílico disipador de estática
-
Pavimento vinílico antiestático
-
Sin embargo, estos nombres no siempre significan lo mismo.
“Conductor”, “disipador de estática” y “antiestático” pueden representar diferentes rangos de resistencia y distintos niveles de rendimiento ESD. Por esta razón, los compradores no deberían basarse únicamente en el nombre del producto. La elección correcta debe basarse en los requisitos técnicos del proyecto, el rango de resistencia, el diseño de puesta a tierra, el sistema de instalación y las normas de prueba aplicables.

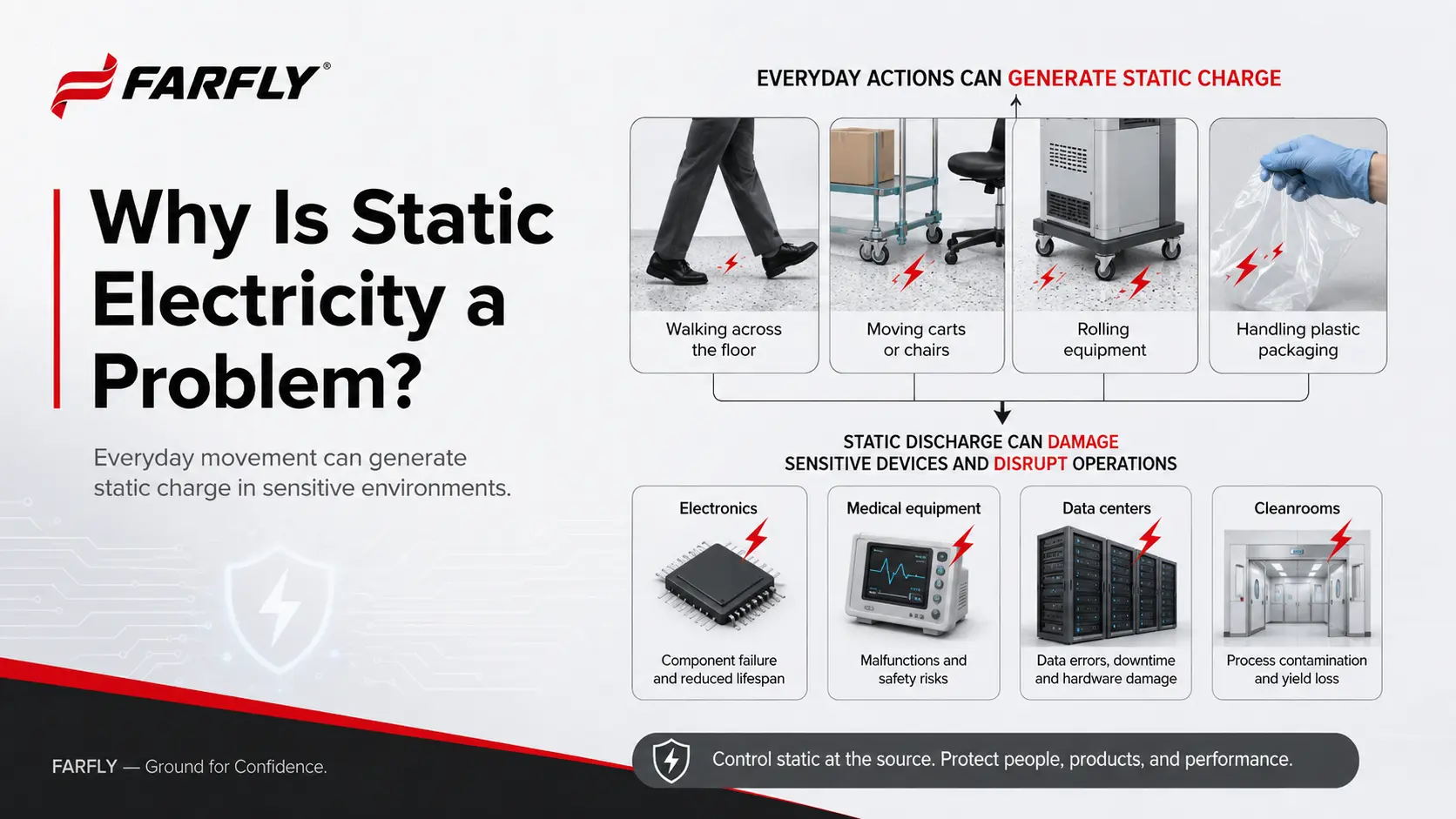

¿Por qué es un problema la electricidad estática?
La electricidad estática suele generarse cuando dos materiales entran en contacto y luego se separan. Esto se conoce como efecto triboeléctrico.
En los entornos laborales cotidianos, las cargas estáticas pueden producirse por muchas actividades normales, como:
-
Caminar sobre el suelo
-
Mover carros o sillas
-
Desplazar equipos por una habitación
-
Manipular embalajes de plástico
-
Retirar películas protectoras
-
Usar ropa sintética
-
Trabajar en condiciones de baja humedad
Una persona puede acumular carga estática simplemente al caminar. Cuando esa persona toca un objeto conductor, una máquina o un componente electrónico, la carga puede descargarse de repente.
A veces las personas pueden sentir esta descarga. A veces no.
Pero incluso si el voltaje está por debajo del nivel de percepción humana, aún puede ser suficientemente alto para dañar dispositivos electrónicos sensibles. En algunos casos, el componente falla inmediatamente. En otros casos, el daño queda oculto y solo reduce la fiabilidad o la vida útil del producto.
Por eso, el control de estática es importante en la electrónica, los equipos médicos, los laboratorios, los centros de datos y los entornos de fabricación de precisión.

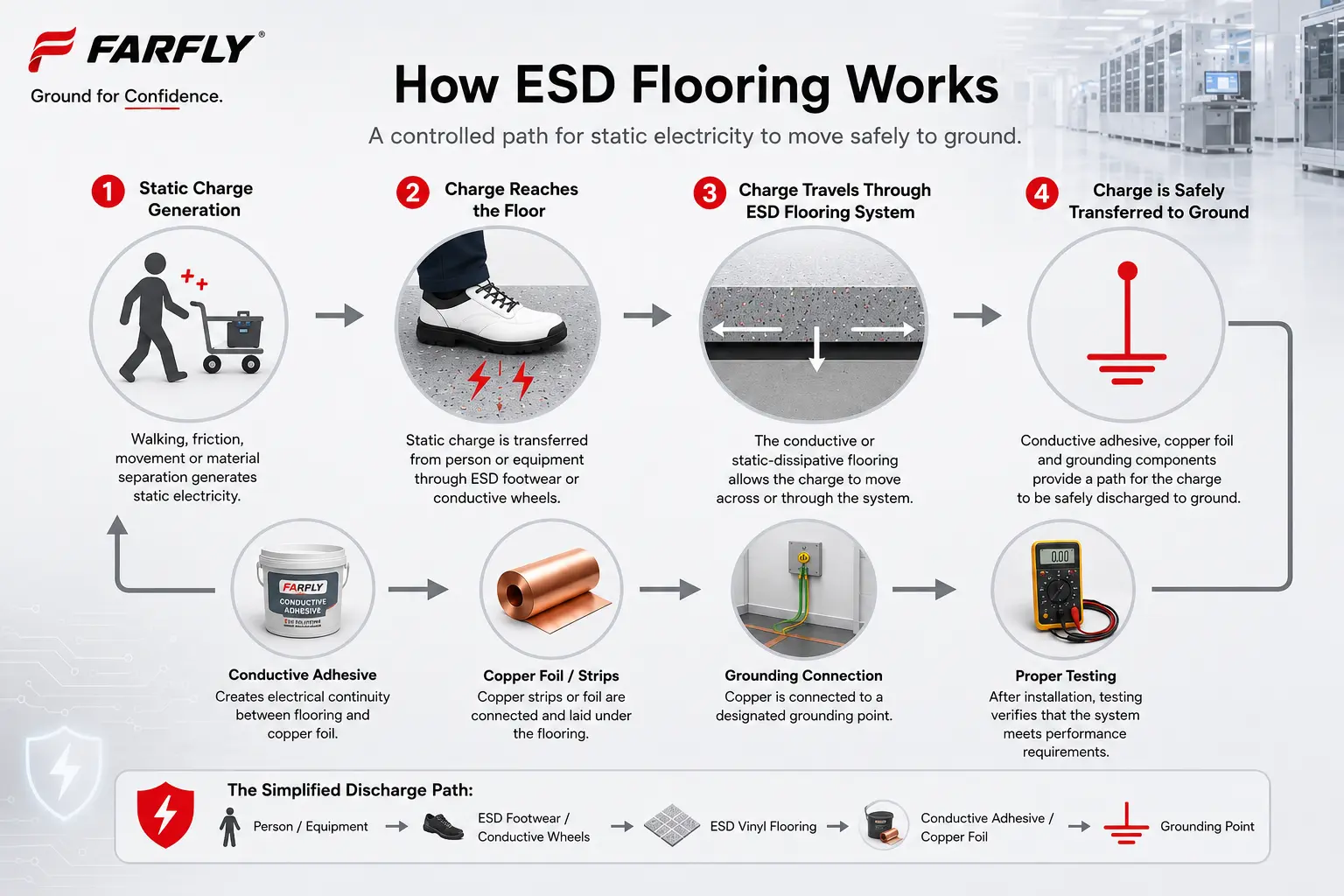

¿Cómo funciona el pavimento vinílico ESD?
El pavimento vinílico ESD funciona creando una vía controlada para que la electricidad estática se desplace desde personas, carros o equipos hasta el sistema de puesta a tierra de las instalaciones.
Una ruta de descarga simplificada es:
Persona o equipo → calzado ESD o ruedas conductoras → pavimento vinílico ESD → adhesivo conductor o lámina de cobre → punto de conexión a tierra
Este proceso suele incluir cuatro pasos.
Primero, la electricidad estática se genera al caminar, moverse, por fricción o por separación de materiales.
Segundo, la carga llega al suelo a través del calzado ESD, ruedas conductoras, carros o equipos.
Tercero, la carga se desplaza a través del sistema de pavimento conductor o disipativo de estática.
Finalmente, la carga se transfiere a un punto de conexión a tierra designado mediante adhesivo conductor, lámina de cobre y componentes de puesta a tierra.
El propósito no es necesariamente eliminar toda la carga estática de forma instantánea. El objetivo real es evitar la acumulación peligrosa de carga y reducir el riesgo de descargas electrostáticas incontroladas.
Pavimento conductor frente a pavimento disipativo de estática
En los proyectos de pavimentos ESD, dos categorías comunes son los pavimentos conductores y los pavimentos disipativos de estática.
Pavimento de vinilo conductor tiene una menor resistencia eléctrica y permite que las cargas se desplacen más rápidamente hacia tierra. A menudo se utiliza en entornos donde se requiere un rendimiento de control de estática más estricto.
Pavimento de vinilo disipativo de estática libera las cargas a una velocidad más controlada. Se utiliza comúnmente en áreas de ensamblaje electrónico, laboratorios, salas limpias y otros espacios protegidos contra ESD.
La elección correcta depende de los requisitos del proyecto.
Para los proyectos de pavimentos ESD de FARFLY, recomendamos confirmar el rango de resistencia requerido, el método de prueba, la aplicación de la sala, el sistema de calzado, la distribución de la puesta a tierra y el plan de mantenimiento antes de seleccionar el producto final.
Una solución adecuada de pavimento ESD debe elegirse según todo el entorno, no solo según la apariencia o el precio del producto.

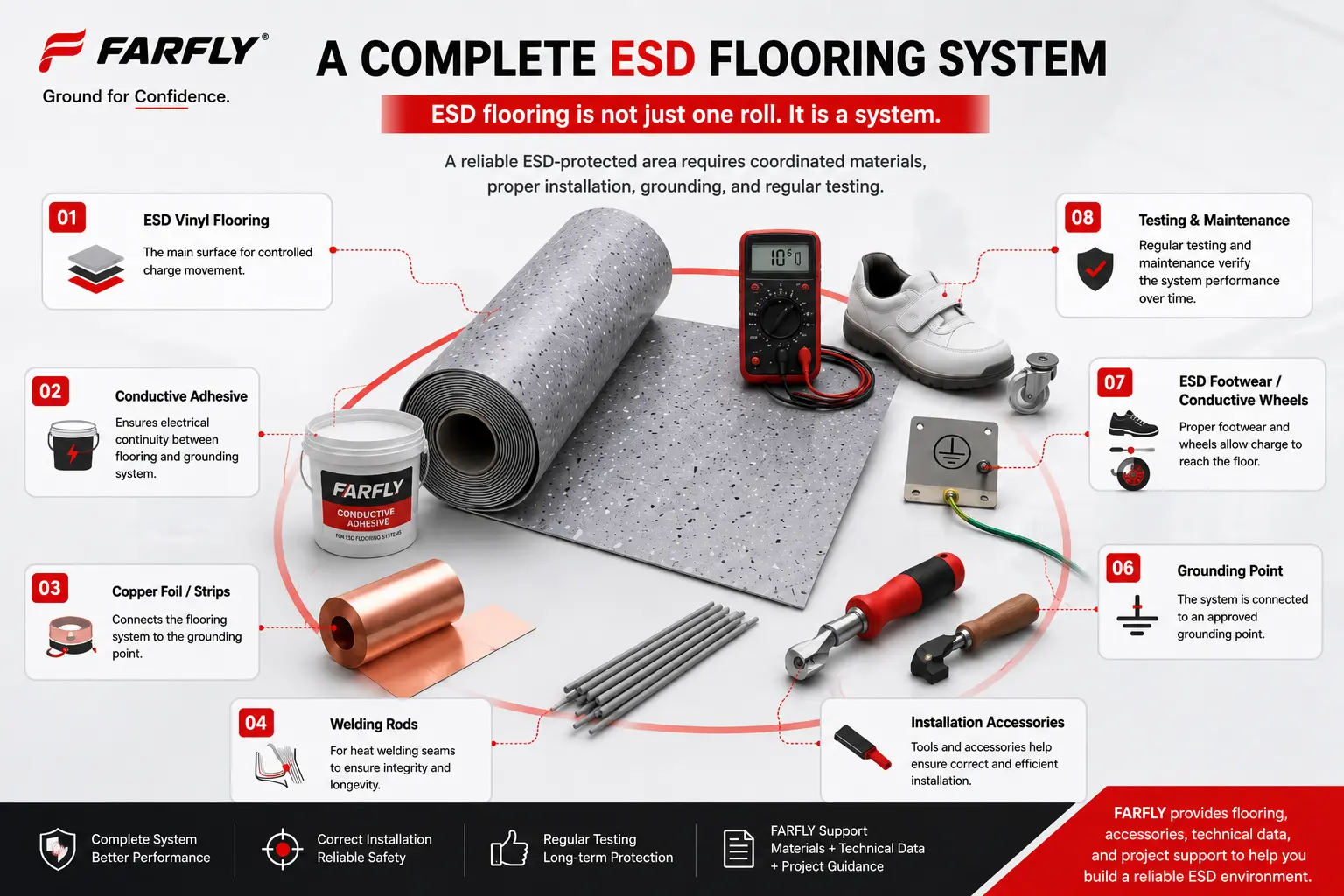

¿Qué incluye un sistema completo de pavimento ESD?
Instalar únicamente pavimento de vinilo ESD no crea automáticamente un área completa protegida contra ESD.
Un sistema completo de pavimento ESD normalmente incluye varias partes.
- Pavimento de vinilo ESD
El pavimento proporciona la superficie principal para el movimiento controlado de cargas. Debe cumplir con el rendimiento eléctrico requerido y ser adecuado para el entorno de aplicación.
-
Adhesivo conductor
El adhesivo conductor ayuda a crear continuidad eléctrica entre el revestimiento del suelo y el sistema de puesta a tierra. Usar adhesivo común en lugar de adhesivo conductor puede interrumpir la ruta de descarga y afectar el rendimiento del sistema.
-
Lámina de cobre o tiras de puesta a tierra de cobre
La lámina de cobre se instala comúnmente debajo del pavimento y se conecta al punto de puesta a tierra. La distribución depende del tamaño de la sala, el tipo de producto y los requisitos del proyecto.
-
Varillas de soldadura y accesorios de instalación
Para pavimentos en rollo, las varillas de soldadura ayudan a crear juntas selladas y mejorar el acabado general de la instalación. También pueden requerirse otros accesorios según el proyecto.
-
Calzado ESD y ruedas conductoras
El pavimento ESD debe funcionar junto con calzado adecuado y ruedas de equipos. El calzado aislante común o las ruedas de goma estándar pueden bloquear la ruta eléctrica.
-
Puesta a tierra y pruebas
El sistema de pavimento debe conectarse a un punto de puesta a tierra aprobado y probarse después de la instalación. Las pruebas ayudan a confirmar si el sistema completado cumple con el rendimiento requerido.
En FARFLY, no solo suministramos rollos de pavimento. Podemos proporcionar un paquete completo de materiales, que incluye pavimento de vinilo ESD, adhesivo conductor, lámina de cobre, varillas de soldadura, accesorios y orientación de instalación para uso en proyectos.

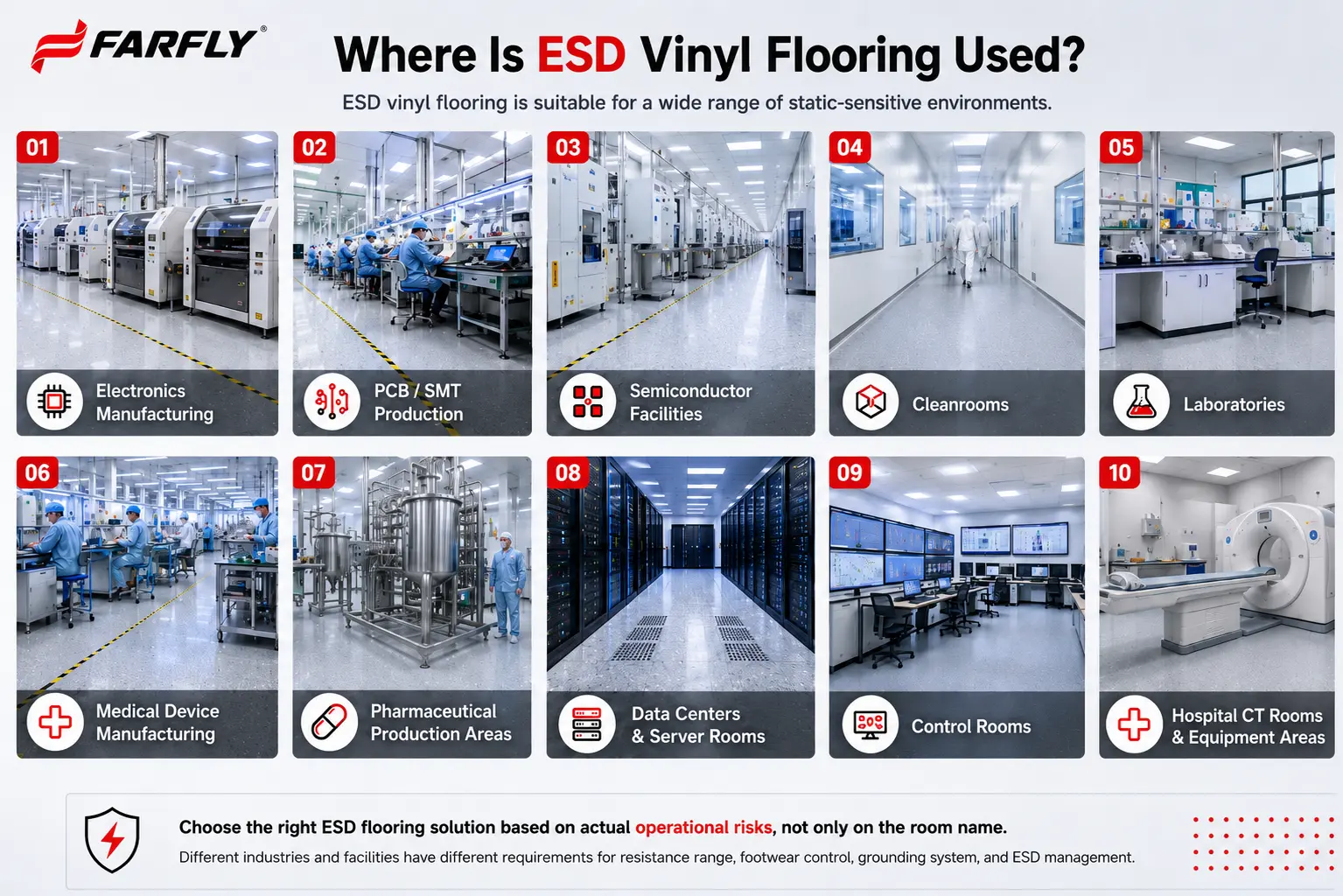

¿Dónde se utiliza el pavimento de vinilo ESD?
El pavimento de vinilo ESD es adecuado para muchos entornos sensibles a la estática, incluidos:
-
Plantas de fabricación de productos electrónicos
-
Áreas de producción de PCB y SMT
-
Instalaciones de semiconductores
-
Salas limpias
-
Laboratorios
-
Fabricación de dispositivos médicos
-
Áreas de producción farmacéutica
-
Centros de datos y salas de servidores
-
Instalaciones de telecomunicaciones
-
Plantas aeroespaciales y de ingeniería de precisión
-
Centros de investigación y desarrollo
-
Salas de control
-
Salas de TC de hospitales y áreas relacionadas con equipos
La especificación del revestimiento del suelo debe basarse en los riesgos operativos reales, no solo en el nombre de la sala.
Por ejemplo, dos fábricas de productos electrónicos pueden requerir diferentes sistemas de suelo ESD según los componentes producidos, los equipos utilizados, el control del calzado, el sistema de puesta a tierra y los requisitos internos de gestión de ESD.
¿Por qué elegir el suelo vinílico ESD de FARFLY?
FARFLY se centra en soluciones de suelos resilientes basadas en proyectos para atención sanitaria, instalaciones deportivas, salas blancas, instalaciones comerciales y otros entornos de alta especificación.
Para proyectos de suelos ESD, nuestro valor no se limita al suministro de productos.
Apoyamos a los clientes con:
-
Opciones de suelo vinílico ESD
-
Soluciones de suelos conductivos y disipadores de estática
-
Adhesivo conductor compatible
-
Lámina de cobre y varillas de soldadura
-
Accesorios de instalación
-
Fichas técnicas
-
Informes de pruebas y soporte de documentación
-
Soporte de comunicación del proyecto
-
Embalaje de exportación y coordinación del suministro
Para distribuidores, contratistas y gestores de proyectos, esto ayuda a reducir el riesgo de accesorios faltantes, selección incorrecta de productos o instalación incompleta del sistema.
En los proyectos de suelos ESD, un precio bajo del material no es suficiente. El sistema completo debe ser correcto.
Factores que afectan al rendimiento del suelo ESD
El rendimiento de un suelo ESD terminado puede ser diferente al rendimiento de una pequeña muestra de suelo.
Varios factores pueden afectar al resultado final.
Condición del subsuelo
El subsuelo debe estar limpio, seco, nivelado y ser estructuralmente sólido. La humedad, el polvo, las grietas, la contaminación o las irregularidades pueden afectar a la adhesión y al rendimiento a largo plazo.
Materiales de instalación
El adhesivo conductor y la lámina de cobre deben instalarse correctamente. Si se utiliza un adhesivo incorrecto, la vía de puesta a tierra puede interrumpirse.
Diseño de puesta a tierra
El suelo debe estar conectado a un sistema de puesta a tierra adecuado. Una mala puesta a tierra puede impedir que el suelo funcione según lo previsto.
Calzado y equipos
El suelo ESD no puede descargar eficazmente la electricidad estática del personal si este usa zapatos aislantes. Las sillas, carros y equipos móviles también pueden necesitar ruedas conductoras o disipadoras de estática.
Limpieza y mantenimiento
Algunas ceras, recubrimientos o residuos de limpieza pueden crear una capa aislante sobre el suelo. Los productos de mantenimiento deben ser compatibles con el suelo ESD.
Pruebas periódicas
El rendimiento ESD puede cambiar con el tiempo debido al desgaste, la contaminación, los daños o problemas de mantenimiento. Las pruebas periódicas ayudan a verificar el rendimiento continuo.
¿Cómo se prueba el suelo vinílico ESD?
Las pruebas son importantes antes y después de la instalación.
Los elementos de prueba habituales pueden incluir:
-
Resistencia punto a punto
-
Resistencia entre el suelo y la tierra
-
Resistencia del sistema de personal-calzado-piso
-
Pruebas de voltaje al caminar
-
Comprobaciones de continuidad de la conexión a tierra
-
Inspección visual de juntas y áreas dañadas
Las pruebas del producto y las pruebas del sistema instalado no son lo mismo.
Una muestra de piso puede cumplir con los datos requeridos en el laboratorio, pero la sala terminada aún necesita una instalación adecuada, conexión a tierra, control del calzado y mantenimiento para lograr un rendimiento confiable.
Por eso FARFLY recomienda tratar el piso ESD como un sistema completo, no solo como un rollo individual de material.
Cómo mantener el piso vinílico ESD
Un programa de mantenimiento adecuado ayuda a proteger tanto la apariencia como el rendimiento eléctrico del piso.
Las prácticas recomendadas incluyen:
-
Eliminar regularmente el polvo y los residuos sueltos
-
Limpiar los derrames de inmediato
-
Usar productos de limpieza aprobados
-
Evitar ceras o recubrimientos aislantes a menos que estén aprobados específicamente
-
Inspeccionar juntas, bordes y áreas dañadas
-
Comprobar periódicamente las conexiones de puesta a tierra
-
Probar el rendimiento eléctrico en intervalos programados
-
Mantener registros de limpieza, reparaciones y pruebas
Los equipos de mantenimiento deben comprender que un piso ESD es una parte funcional del sistema de control de estática de la instalación, no solo una superficie de piso decorativa.

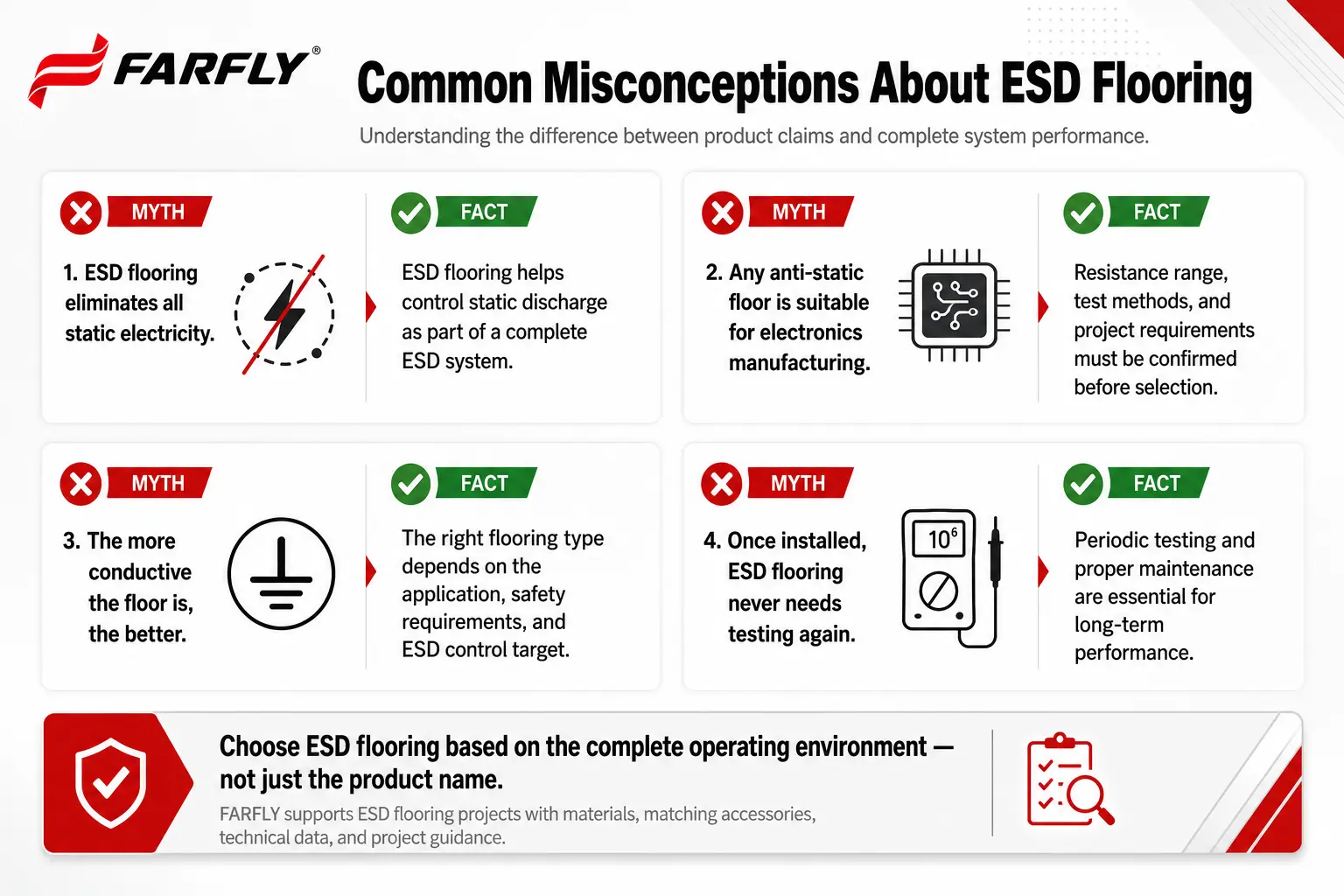

Conceptos erróneos comunes sobre el piso vinílico ESD
“El piso ESD elimina toda la electricidad estática.”
El piso ESD ayuda a controlar la carga estática, pero no elimina todas las fuentes de generación de estática. Debe funcionar junto con el calzado, la conexión a tierra, el control de humedad, la gestión de equipos y los procedimientos operativos.
“Cualquier piso antiestático es adecuado para la fabricación de productos electrónicos.”
No necesariamente. La palabra “antiestático” por sí sola no confirma el rango de resistencia del producto, el rendimiento del voltaje al caminar ni el cumplimiento de los requisitos del proyecto.
“Cuanto más conductor sea el piso, mejor.”
Una resistencia más baja no siempre es mejor para todas las aplicaciones. El sistema debe proporcionar un control estático adecuado y, al mismo tiempo, cumplir con los requisitos de seguridad y operación.
“Una vez instalado, el piso ESD nunca necesita volver a probarse.”
El rendimiento ESD puede verse afectado por suciedad, desgaste, productos de limpieza, daños o problemas de conexión a tierra. La verificación periódica es importante.
Cómo elegir el piso vinílico ESD adecuado
Antes de elegir un sistema de piso ESD, considere estas preguntas:
-
¿Qué norma ESD o especificación del proyecto debe cumplirse?
-
¿Se requiere un piso conductor o disipativo de estática?
-
¿Qué rango de resistencia se requiere?
-
¿El área utilizará calzado ESD, sillas o carros?
-
¿El proyecto es una instalación nueva o una renovación?
-
¿Cuál es el estado del subsuelo?
-
¿El área requiere resistencia a sala limpia, químicos, manchas o deslizamientos?
-
¿Qué accesorios de instalación son necesarios?
-
¿Puede el proveedor proporcionar datos técnicos y documentación de pruebas?
-
¿Puede el proveedor apoyar la comunicación del proyecto y la orientación de instalación?
Un proveedor cualificado debería evaluar la aplicación antes de recomendar un producto.
Conclusión
El pavimento vinílico ESD proporciona una vía controlada para que la electricidad estática se desplace desde las personas, carros y equipos hasta un punto de conexión a tierra designado. Ayuda a reducir la acumulación de estática y el riesgo de descargas electrostáticas no controladas.
Sin embargo, la protección ESD efectiva no depende únicamente del pavimento.
Requiere la combinación adecuada de pavimento vinílico ESD, adhesivo conductor, lámina de cobre, conexión a tierra, calzado compatible, instalación correcta, mantenimiento y pruebas periódicas.
FARFLY proporciona soluciones de pavimentos ESD para proyectos globales, con materiales de pavimentación, accesorios compatibles, documentación técnica y soporte para proyectos.
Si está planificando un proyecto de pavimento ESD para fabricación electrónica, laboratorios, salas blancas, centros de datos, áreas de equipos médicos u otros entornos controlados, FARFLY puede ayudarle a comparar opciones adecuadas y preparar una solución completa de sistema de pavimentación.
FARFLY — Suelo para la confianza.
